Аудиооборудование
Аудиоустройства
Аудиоустройства — это класс технических средств, предназначенных для взаимодействия с акустическим сигналом на различных этапах его жизненного цикла: от восприятия звуковых колебаний в физической среде до формирования слышимого звука в слуховом аппарате человека. В широком смысле, аудиоустройства охватывают как простейшие бытовые гаджеты (например, вкладыши для смартфона), так и сложные профессиональные системы (например, студийные аудиоинтерфейсы с многоканальной поддержкой и низколатентной передачей данных). Их объединяет общая цель — обеспечение качественной передачи, трансформации и восприятия звука в цифровом или аналоговом виде.
Современные аудиоустройства являются неотъемлемой частью как повседневной цифровой жизни, так и высокоспециализированных отраслей — теле- и радиовещания, кинопроизводства, игровой индустрии, дистанционного обучения, телемедицины и систем голосового управления. От архитектуры этих устройств напрямую зависит удобство, точность и эмоциональная насыщенность взаимодействия человека с цифровой средой. Вместе с тем, корректное понимание их функций и характеристик позволяет избегать ошибок при выборе оборудования, проектировании систем или разработке программного обеспечения, взаимодействующего со звуковыми подсистемами.
Основные категории аудиоустройств
Для систематического рассмотрения удобно выделить три базовые категории аудиоустройств, соответствующие основным функциям, которые они выполняют в цепочке звукового сигнала:
- Устройства воспроизведения звука — преобразуют электрический (часто цифровой) сигнал в акустические колебания, доступные для восприятия человеком.
- Устройства захвата звука — осуществляют обратное преобразование — преобразуют акустические колебания в электрический (затем, как правило, в цифровой) сигнал.
- Устройства обработки и маршрутизации звука — обеспечивают преобразование, усиление, фильтрацию, коммутацию или интерфейсную адаптацию звукового сигнала между различными компонентами системы.
Такое деление не является строгим в техническом смысле — многие устройства совмещают в себе несколько функций (например, гарнитура содержит как микрофон, так и излучатель звука), однако оно позволяет упорядочить описание и раскрыть логику архитектуры звуковых систем.
1. Устройства воспроизведения звука
Это класс устройств, непосредственно отвечающих за формирование звукового поля в пространстве и доведение его до органов слуха. Их работа основана на принципе электромеханического преобразования — электрический сигнал вызывает движение мембраны (диафрагмы), которая, в свою очередь, смещает частицы воздуха, создавая звуковую волну.

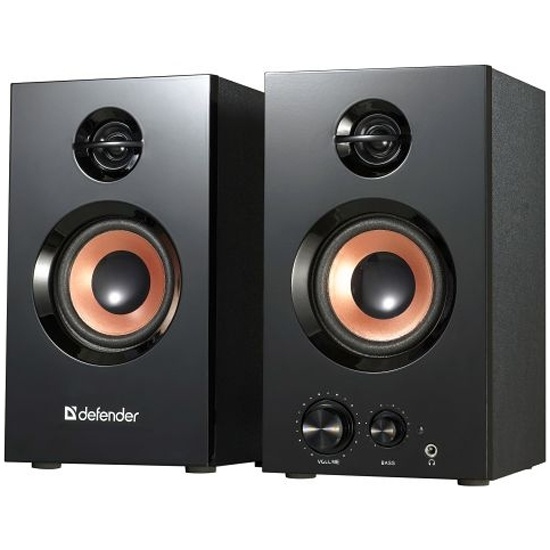

Колонки (акустические системы)
Колонки — это наиболее общее название для устройств, предназначенных для акустического воспроизведения звука в открытом пространстве. Конструктивно колонка состоит из корпуса, одного или нескольких излучателей (динамиков), акустического оформления (фазоинвертор, закрытый ящик и др.) и, в случае активных моделей, встроенного усилителя мощности и блока управления.
Различают пассивные и активные колонки:
- Пассивные колонки требуют подключения к внешнему усилителю мощности, поскольку не содержат собственного усилительного каскада. Они характерны для профессиональных и Hi-Fi систем, где важна модульность и возможность тонкой настройки сигнальной цепи.
- Активные колонки имеют встроенный усилитель и часто — дополнительные цепи обработки — регуляторы тембра, кроссоверы, фильтры. Они являются доминирующим типом в бытовом сегменте благодаря простоте подключения и компактности.
По форм-фактору и назначению выделяют следующие подкатегории:
- Полочные колонки (bookshelf speakers) — компактные модели, рассчитанные на установку на стол или полку; часто используются в паре для стереофонического воспроизведения.
- Напольные колонки — более крупные и мощные, предназначены для заполнения звука в больших помещениях; обычно содержат несколько излучателей, специализированных по частотному диапазону (НЧ, СЧ, ВЧ).
- Сабвуферы — узконаправленные устройства, воспроизводящие только низкочастотный диапазон (обычно до 80–120 Гц); используются в составе многоканальных аудиосистем для усиления ощущения физической "тактильности" звука (удары, взрывы, басовые линии).
- Саундбары — линейные многодинамичные акустические системы, размещаемые под телевизором или монитором. Они призваны компенсировать ограниченное качество встроенных динамиков в тонких ТВ-панелях. Современные саундбары часто работают в составе многоканальных систем (2.1, 3.1, 5.1.2), дополняясь отдельным сабвуфером и тыловыми колонками по беспроводной связи.

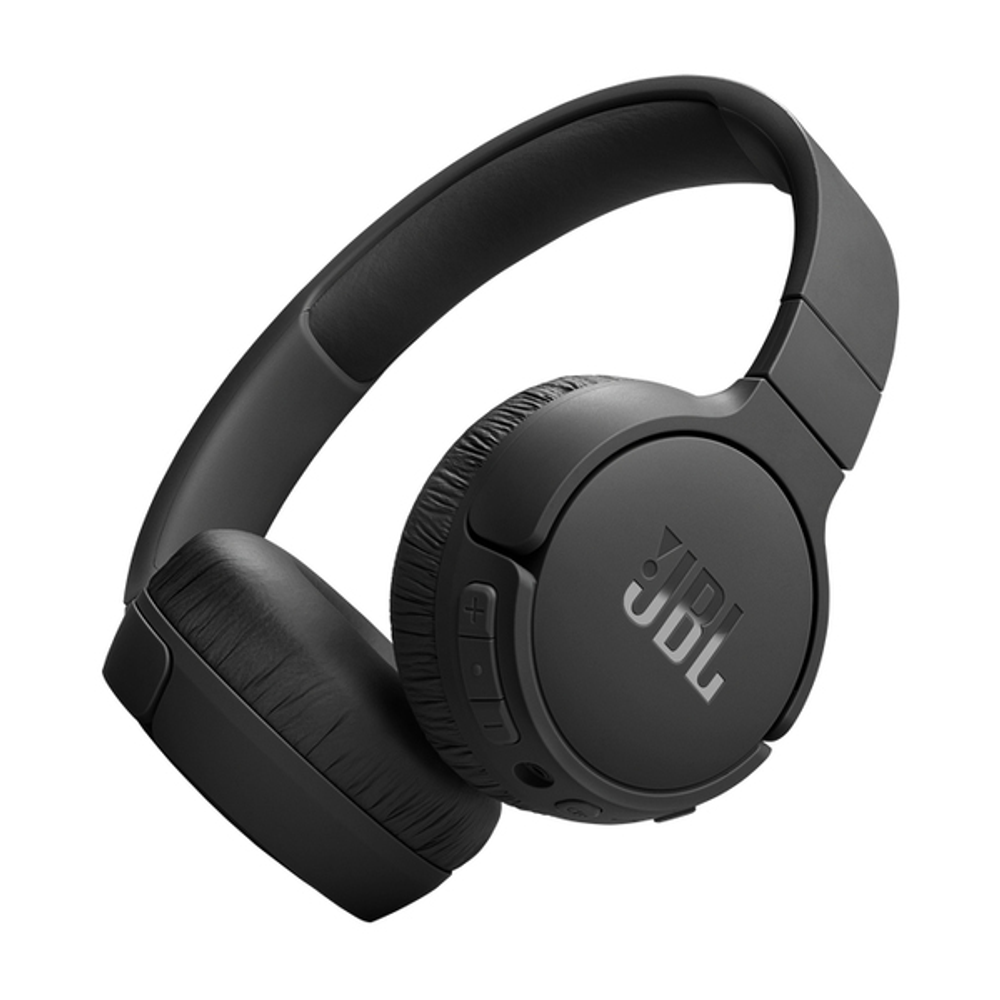

Наушники
Наушники — персональные устройства воспроизведения звука, размещаемые непосредственно вблизи или внутри слухового прохода. Они минимизируют влияние внешнего акустического окружения и позволяют добиться высокой детализации при сравнительно небольших затратах энергии. Ключевое различие между моделями — в способе размещения и взаимодействия с ушной раковиной.
- Вкладыши (earbuds / earphones) — располагаются во входе слухового прохода, но не загерметизируют его. Обычно имеют небольшие размеры и удобны для повседневного ношения. Качество звука у таких устройств ограничено из-за отсутствия акустического уплотнения, особенно в области низких частот.
- Внутриканальные наушники (in-ear monitors, IEM) — углубляются в слуховой проход и формируют герметичное уплотнение с помощью сменных амбушюр (чаще всего из силикона или пены). Это позволяет значительно повысить пассивную шумоизоляцию и улучшить передачу низких частот. IEM широко используются как музыкантами на сцене, так и аудиофилами.
- Накладные наушники (on-ear) — чашки динамиков располагаются поверх ушной раковины, оказывая умеренное давление. Как правило, компактнее охватывающих моделей, но уступают им в комфорте при длительном использовании и в уровне шумоподавления.
- Охватывающие наушники (over-ear) — полностью закрывают ушную раковину, формируя воздушную полость между динамиком и ухом. Это обеспечивает лучшую акустическую изоляцию и комфорт при длительном прослушивании, а также способствует более естественной передаче тембра и пространственного расположения источников звука.
По типу передачи сигнала различают проводные и беспроводные наушники. Проводные модели традиционно обеспечивают стабильную связь без задержек и не требуют подзарядки, но ограничены длиной кабеля. Беспроводные наушники, в основном использующие протокол Bluetooth (в различных версиях и кодеках — SBC, AAC, aptX, LDAC), обеспечивают мобильность и удобство, однако вводят дополнительную латентность, ограничения по пропускной способности и зависимость от заряда аккумулятора. В профессиональной сфере (например, в студиях звукозаписи) проводное подключение остаётся стандартом, тогда как в быту и при мобильном использовании доминируют беспроводные решения.
Особо следует отметить активные шумоподавляющие наушники (ANC — Active Noise Cancellation). Они используют встроенные микрофоны для анализа внешнего шума и генерируют "антишум" — сигнал, инвертированный по фазе, который интерферирует с помехами и ослабляет их восприятие. Эффективность ANC наиболее высока в отношении низкочастотных, стационарных шумов (например, гул самолёта или работа кондиционера).

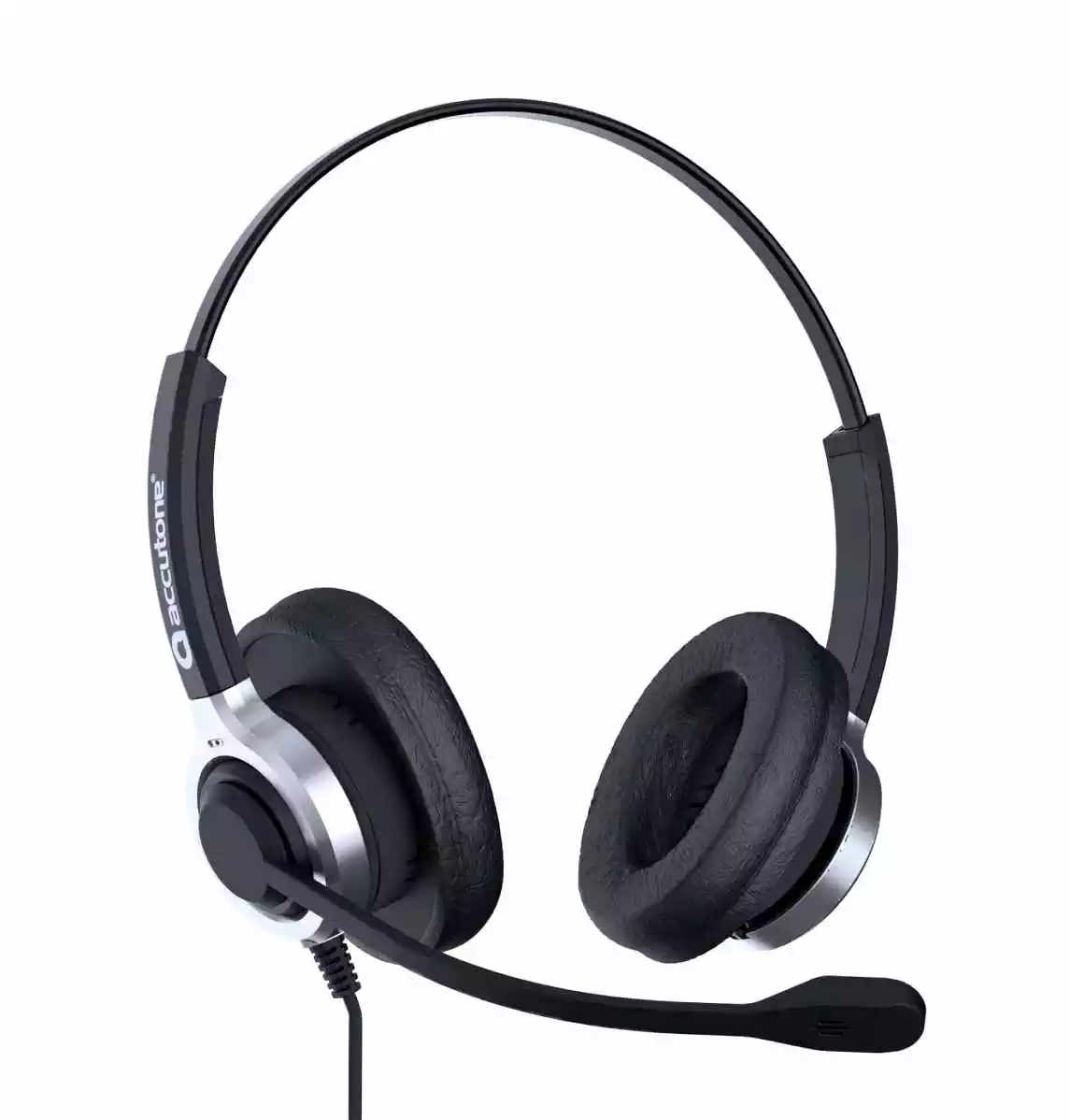

Гарнитуры
Гарнитура — это гибридное устройство, объединяющее функции воспроизведения звука и захвата речи. По сути, это наушники, дополненные микрофоном. В отличие от отдельных компонентов (микрофон + наушники), гарнитура оптимизирована под коммуникационные задачи — голосовые вызовы, видеоконференции, онлайн-игры и работу в колл-центрах.
Существуют следующие типы гарнитур:
- Одноушные (monaural) — воспроизводят звук только в одном ухе, оставляя второе открытым для контроля внешней обстановки; актуальны для операторов, требующих постоянного аудиоконтакта с окружающей средой.
- Двуухие (binaural / stereo) — обеспечивают полноценное стереовоспроизведение; чаще используются в играх, для прослушивания контента или в ситуациях, где важна звуковая иммерсия.
- С гибким микрофонным рычагом — микрофон фиксируется на регулируемом кронштейне в непосредственной близости от рта, что улучшает направленность и отношение сигнал/шум.
- С интегрированным микрофоном (встроенным в чашку или кабель) — компактнее и эстетичнее, но уступают по качеству захвата речи, особенно в шумных условиях.
Большинство современных гарнитур поддерживают как проводное (через 3.5 мм TRRS-разъём или USB), так и беспроводное (Bluetooth, DECT, проприетарные радиочастотные протоколы) подключение. В корпоративных решениях распространены гарнитуры, совместимые с системой унифицированной коммуникации (UC — Unified Communications), например, с интеграцией в Microsoft Teams или Zoom, в том числе с аппаратными кнопками управления вызовами.
Умные колонки и аудиосистемы
Под умными колонками подразумеваются акустические устройства, оснащённые встроенным голосовым помощником (например, Яндекс.Алиса, Google Assistant, Amazon Alexa) и подключённые к интернету. Помимо воспроизведения аудиоконтента (локального или стримингового), они выступают в роли центрального узла для управления "умным домом" — регулировки освещения, климата, бытовой техники, получения новостей, напоминаний и др.
С технической точки зрения, умная колонка — это активная акустическая система, в которую интегрированы:
- Микрофонная решётка (часто из 2–7 микрофонов) для локализации и подавления шума при захвате голосовых команд;
- Мощный процессор с поддержкой локальной или облачной обработки речи;
- Радиомодули (Wi-Fi, Bluetooth, иногда Zigbee или Thread);
- Программная платформа с поддержкой сторонних навыков (skills) и API.
Важно понимать, что в таких устройствах акцент смещён на универсальность, интеллектуальную функциональность и удобство взаимодействия. Однако в последние годы наблюдается появление премиальных моделей (например, от Sonos, Apple HomePod, Bose), в которых совмещаются высококачественное звучание и расширенные "умные" возможности.
2. Устройства захвата звука
Основная задача устройств этой категории — преобразование акустических колебаний, распространяющихся в воздушной (или иной) среде, в электрический сигнал, пригодный для последующей обработки, передачи, хранения или анализа. Хотя сегодня подавляющее большинство таких устройств — это микрофоны, в более широком смысле сюда также входят специализированные приборы, например, гидрофоны (для подводного звука), контактные датчики вибрации, а также интегрированные MEMS-микрофоны в мобильных устройствах и IoT-сенсорах. Однако в рамках общего обзора мы сосредоточимся на классических микрофонах и их производных, используемых в быту, коммуникации и профессиональной звукозаписи.

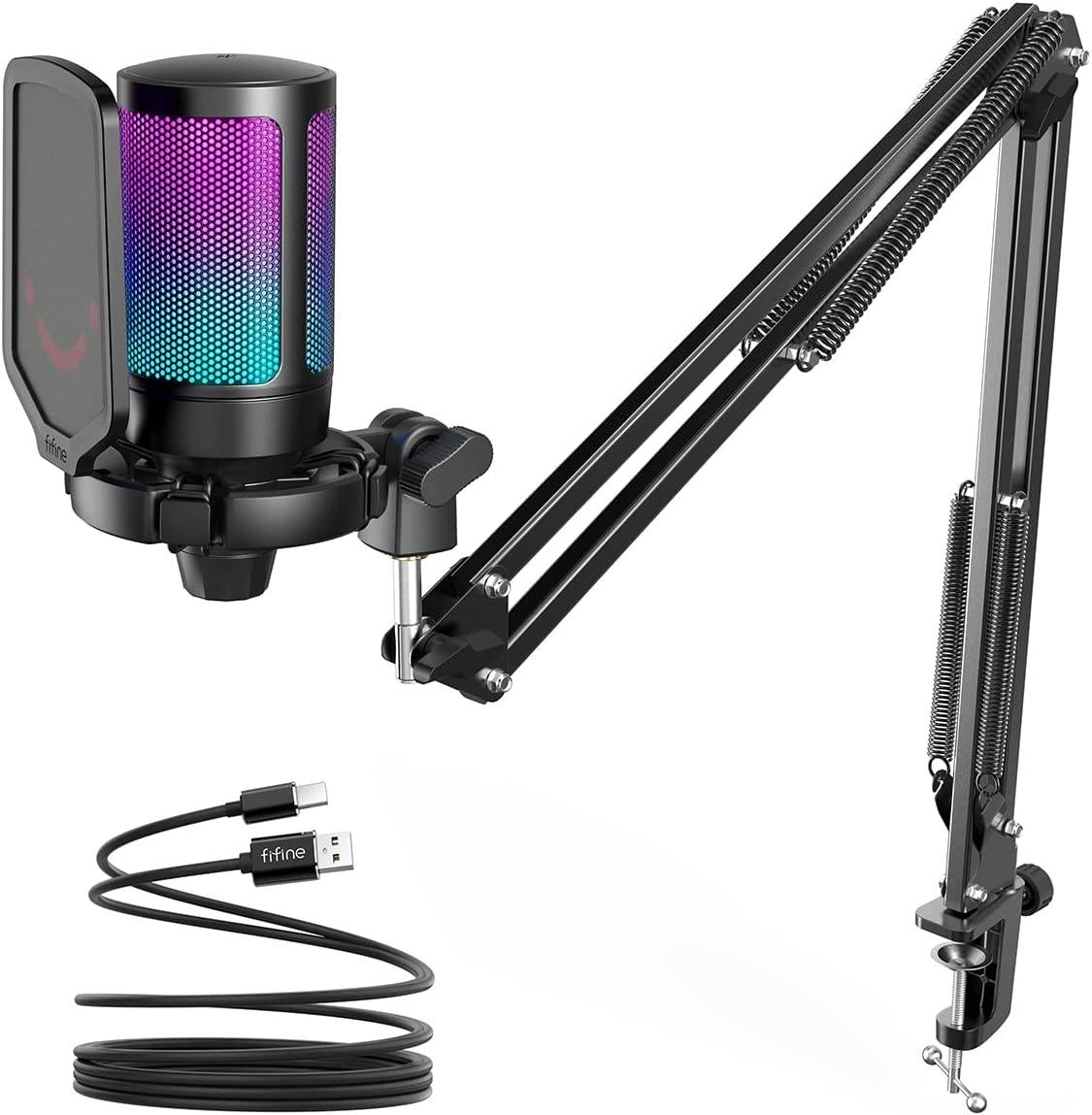

Микрофоны
Микрофон — это первичный преобразователь акустической энергии в электрическую. Его работа основана на физическом явлении, при котором механическое воздействие звуковой волны вызывает перемещение чувствительного элемента (мембраны), связанного с генерацией электрического сигнала. В зависимости от метода преобразования выделяют несколько принципиальных типов микрофонов, каждый из которых обладает своими достоинствами, ограничениями и сферами применения.
Динамические микрофоны
Динамический микрофон работает по принципу электромагнитной индукции: мембрана связана с катушкой, которая помещена в магнитное поле постоянного магнита. При колебаниях мембраны катушка движется в магнитном поле, что вызывает индуцирование переменного тока — аналогового отражения звукового давления.
Ключевые особенности:
- Высокая механическая прочность и устойчивость к перегрузкам (пикам звукового давления);
- Не требуют внешнего питания (пассивны);
- Обычно имеют направленную диаграмму чувствительности (чаще — кардиоидную);
- Сравнительно невысокая чувствительность и ограниченный высокочастотный отклик по сравнению с конденсаторными моделями.
Эти характеристики делают динамические микрофоны предпочтительными для живых выступлений, вокала на сцене, инструментов с высоким уровнем звукового давления (ударные, гитарные усилители), а также в условиях, где важна надёжность и устойчивость к внешним воздействиям (например, в уличных репортажах или на производстве).
Конденсаторные микрофоны
Конденсаторный микрофон использует принцип переменной ёмкости: мембрана образует одну из обкладок конденсатора, вторая — неподвижна. При звуковом воздействии расстояние между обкладками изменяется, что приводит к изменению ёмкости и, соответственно, напряжения на обкладках. Для этого требуется поляризующее напряжение (обычно 48 В — так называемое "фантомное питание"), подаваемое по сигнальному кабелю (XLR) или встроенное в корпус (в случае с электретными моделями).
Особенности:
- Высокая чувствительность и широкий частотный диапазон;
- Отличная передача нюансов — дыхания, шелеста, тонких тембровых оттенков;
- Более хрупкая конструкция и чувствительность к влажности;
- Требуют внешнего питания (фантомное или батарейное в компактных моделях).
Конденсаторные микрофоны являются стандартом в студийной записи голоса, акустических инструментов (скрипка, фортепиано, струнные), а также в акустическом мониторинге высокой точности. Наиболее распространённые типоразмеры — большая мембрана (25–34 мм, идеальна для вокала и монтирования на стойку) и малая мембрана (12–16 мм, предпочтительна для оркестровых записей и инструментов с широким динамическим диапазоном благодаря более линейной импульсной характеристике).
Электретные микрофоны
Электрет — это диэлектрик с "вмороженным" электрическим зарядом, который заменяет внешнюю поляризацию в конденсаторной системе. Такие микрофоны представляют собой упрощённую и миниатюризированную версию конденсаторного принципа. Они могут быть как с фантомным питанием, так и с низковольтным (1.5–5 В, часто называемым "plug-in power"), подаваемым через 3.5 мм аудиоразъём или USB.
Электреты массово применяются в:
- Встроенных микрофонах ноутбуков, смартфонов, планшетов;
- Бюджетных USB-микрофонах для подкастинга и видеоконференций;
- Компактных петличных (лэпел) микрофонах для телеэфира и докладов.
Хотя качество звука у таких микрофонов уступает студийным аналогам, современные решения на базе MEMS-технологии (Micro-Electro-Mechanical Systems) обеспечивают высокую стабильность, низкий уровень собственных шумов и миниатюрные размеры, что позволяет интегрировать их в плотноупакованные электронные устройства.
Другие технологии
Исторически также использовались другие принципы, которые сегодня сохранились лишь в узкоспециализированных или винтажных решениях:
- Угольные микрофоны — ранний тип, использовавшийся в телефонии начала XX века; работали за счёт изменения сопротивления угольного порошка под давлением мембраны.
- Ленточные микрофоны — разновидность динамических, где вместо катушки используется тонкая металлическая лента в магнитном поле. Обладают исключительно гладкой АЧХ и "тёплым" тембром, но крайне хрупки и чувствительны к воздушным потокам; востребованы в записи духовых и струнных, а также для "труб" вокала в аналоговом продакшене.
- Пьезоэлектрические микрофоны — основаны на свойстве некоторых кристаллов генерировать напряжение при механической деформации. Часто применяются как контактные датчики (например, в акустических гитарах), но редко — как воздушные микрофоны из-за нелинейности отклика.
Диаграммы направленности микрофонов
Одна из важнейших характеристик микрофона — его диаграмма направленности, то есть пространственная зависимость чувствительности от угла прихода звуковой волны. Она определяет, насколько избирательно микрофон "слушает" звук с разных направлений, и напрямую влияет на отношение полезного сигнала к фоновому шуму и реверберации.
Наиболее распространённые типы:
- Однонаправленная (кардиоидная) — максимальная чувствительность по оси, минимальная — сзади. Идеальна для изоляции одного источника (например, диктора) в шумной обстановке.
- Суперкардиоидная и гиперкардиоидная — ещё более узкий фронтальный лепесток, но с появлением небольшого "хвоста" чувствительности сзади. Используются для дальнего захвата (например, в киносъёмке).
- Двунаправленная (восьмёрка) — чувствительна к звуку спереди и сзади, глуха по бокам. Применяется в интервью "лицом к лицу", а также в технике Mid-Side (M/S) записи.
- Ненаправленная ( omnidirectional) — одинаково чувствительна во всех направлениях; передаёт естественную пространственную картину и не страдает от близостного эффекта (усиления низких частот при приближении источника). Используется в амбисонике, записи акустики помещений, а также в сценариях, где важна естественность и отсутствие "провалов" при движении говорящего.
Многие современные конденсаторные микрофоны поддерживают переключаемую диаграмму направленности, реализуемую за счёт комбинации нескольких капсул или электронных схем формирования диаграммы.
Форм-факторы и сценарии применения
Помимо технологии и диаграммы, микрофоны классифицируются по способу размещения и целевому использованию:
- Студийные (настольные/на стойке) — полноразмерные модели, размещаемые на штативе; ориентированы на качество и стабильность.
- Петличные (lavalier) — миниатюрные микрофоны, крепящиеся на одежде говорящего; обеспечивают свободу движения; часто используются в телевидении, лекциях, видеоблогах.
- Наголовные (headset) — фиксируются на голове, микрофон расположен у рта; распространены в колл-центрах, VR/AR-приложениях, авиации.
- Инструментальные — с креплениями под конкретные музыкальные инструменты (на обод барабана, в раструб трубы, на корпус гитары).
- USB-микрофоны — содержат встроенный аналого-цифровой преобразователь и интерфейс USB; позволяют подключаться напрямую к компьютеру без внешнего аудиоинтерфейса; популярны среди стримеров, подкастеров, удалённых работников.
- Bluetooth-микрофоны — предназначены для беспроводного подключения к смартфонам или планшетам; удобны для мобильной записи, но вносят задержку и ограничения по качеству кодирования.
Выбор микрофона — это поиск оптимального соответствия между задачей, акустической средой, бюджетом и техническими возможностями всей сигнальной цепи. Например, премиальный студийный конденсаторный микрофон, использованный в шумном коворкинге через встроенный звуковой чип ноутбука, не даст преимущества перед качественным динамическим микрофоном с USB-интерфейсом и встроенным предусилителем.
Как переводить характеристики аудио в реальный результат
—
- Микрофон + интерфейс + помещение дают итоговое качество вместе. Сильный микрофон в шумной комнате не спасает запись.
- Задержка (latency) критична для мониторинга и записи, но почти не важна для просмотра лекций и фильмов.
- Тип подключения влияет на устойчивость: для студийной работы обычно стабильнее проводные интерфейсы, для мобильности удобнее Bluetooth.
Частая ошибка — покупать дорогую аудиотехнику без базовой акустической подготовки помещения и без контроля уровней входа.
См. также: Периферийные устройства компьютера, Загрузка операционной системы.
3. Многофункциональные устройства
Если микрофоны и излучатели — это "сенсоры" и "актуаторы" в аудиосистеме, то устройства этой категории выполняют роль "нервного центра" — они обеспечивают согласование уровней, преобразование форматов, усиление, фильтрацию, распределение каналов и сопряжение с цифровыми системами. В отличие от простых аудиогаджетов, они требуют понимания принципов электроники, цифровой обработки и системной архитектуры.
Звуковые карты
Звуковая карта — это аппаратный компонент, обеспечивающий ввод и вывод аудиосигнала в вычислительном устройстве. Исторически это была отдельная плата расширения (PCI/PCIe), однако сегодня в большинстве потребительских устройств (ноутбуки, ПК, смартфоны) звуковая подсистема интегрирована в чипсет материнской платы или SoC.
Тем не менее термин "звуковая карта" в профессиональном контексте обычно относится к внешним или внутренним специализированным аудиоустройствам, которые обеспечивают качество, функциональность и надёжность, выходящие за рамки базовых потребностей.
Ключевые функции звуковой карты:
- Аналогово-цифровое (АЦП) и цифро-аналоговое (ЦАП) преобразование с заданным разрешением (16, 24, 32 бит) и частотой дискретизации (от 44.1 кГц до 192 кГц и выше);
- Предусиление микрофонных сигналов (с регулировкой усиления и, часто, фантомным питанием 48 В);
- Коммутация входов/выходов (линейные, инструментальные Hi-Z, S/PDIF, ADAT, Dante и др.);
- Аппаратная обработка — мониторинг с нулевой задержкой, простейшие эффекты (лимитер, фазовый инвертор), маршрутизация сигналов между каналами.
Важно различать:
- Встроенные звуковые контроллеры (Realtek ALC, Intel HD Audio) — экономичны, но страдают от электромагнитных наводок, высокой латентности, ограниченного динамического диапазона;
- Профессиональные аудиоинтерфейсы — о них отдельно, ниже;
- Игровые звуковые карты — содержат усилители для наушников, DSP для объёмного звука (например, Creative Sound Blaster), но редко применяются в продакшене из-за закрытых драйверов и неоптимальных характеристик АЦП/ЦАП.
Аудиоинтерфейсы
Аудиоинтерфейс — это специализированное внешнее устройство, предназначенное для высококачественного ввода и вывода аудиосигнала между аналоговыми источниками (микрофоны, инструменты, линейные устройства) и цифровой системой (компьютер, DAW — Digital Audio Workstation). Это центральный элемент современной цифровой студии звукозаписи.
Структурно аудиоинтерфейс включает:
- Входные предусилители (часто с регулируемым импедансом и характеристикой "цвета" — от нейтральных до "тёплых");
- Высокоточные АЦП и ЦАП (часто от Texas Instruments, AKM, ESS);
- Буферную память и FPGA/ASIC для управления потоками данных с минимальной задержкой;
- Интерфейсы подключения: USB (2.0/3.0), Thunderbolt, Ethernet (для сетевых протоколов типа Dante, AVB), иногда PCIe (внутренние модели);
- Контрольные выходы — наушники (с отдельным усилителем), мониторы (с балансными выходами XLR/TRS), иногда цифровые (S/PDIF, AES/EBU);
- Программное обеспечение для управления маршрутизацией, мониторинга, иногда с DSP-эффектами на борту.
По возможностям аудиоинтерфейсы делятся на:
- Компактные 1–2-канальные (например, Focusrite Scarlett Solo/2i2) — для подкастеров, соло-музыкантов;
- Средние 4–8-канальные — для записи небольших ансамблей, голоса + инструментов;
- Профессиональные 16+ каналов с сетевой поддержкой — для студий, театров, вещательных центров.
Одно из ключевых преимуществ аудиоинтерфейсов — низкая латентность. В отличие от встроенных звуковых подсистем, где задержка может достигать 50–100 мс, качественные интерфейсы обеспечивают круговой путь (round-trip latency) менее 5 мс даже при высоком разрешении, что критически важно для мониторинга в реальном времени (например, при наложении вокала поверх уже записанной дорожки).
Кроме того, многие модели поддерживают direct monitoring — аппаратное замыкание входного сигнала на выход (минуя компьютер), что полностью исключает задержку при прослушивании "сухого" сигнала.
Микшеры
Микшер (микшерный пульт) — устройство для коммутации, балансировки, обработки и суммирования нескольких аудиосигналов в один или несколько выходных каналов. Изначально это был аналоговый прибор с физическими фейдерами, эквалайзерами и шинами маршрутизации; сегодня доминируют цифровые микшеры, сочетающие гибкость программного управления с возможностью сохранения пресетов, автоматизации и интеграции в DAW.
Основные функции микшера:
- Регулировка уровня (gain и fader) по каждому входу;
- Эквализация (часто 3- или 4-полосная) для коррекции тембра;
- Панорамирование (баланс между левым и правым каналами);
- Маршрутизация — прямые выходы, группы, вспомогательные шины (aux sends) для мониторинга или эффектов;
- Вставка процессоров (компрессоров, гейтов, реверберации) как на отдельные каналы, так и на мастер-выход.
Существуют следующие классы микшеров:
- Аналоговые компактные (6–16 каналов) — просты в освоении, не требуют драйверов, подходят для живых выступлений, подкаст-студий, лекций;
- Цифровые настольные — с сенсорными экранами, сценариями, встроенным DSP, возможностью управления с планшета;
- Rack-микшеры и консоли для студии — модульные, с возможностью замены плат ввода-вывода, поддержкой высококанальных форматов (5.1, Dolby Atmos);
- Программные микшеры (в DAW) — функционально эквивалентны аппаратным, но полностью программные; используются в постпродакшене.
Особый интерес представляют гидридные системы, где аппаратный микшер используется как управляющая поверхность (control surface) для DAW: поворот ручки на микшере изменяет параметр плагина, фейдер управляет громкостью дорожки и т.д. Такие решения позволяют совместить тактильный контроль с гибкостью цифровой обработки.
4. Эволюция интерфейсов и протоколов передачи аудиосигнала
Развитие аудиоустройств неразрывно связано с прогрессом в области интерфейсов передачи данных. На каждом этапе технологической эволюции появлялись новые возможности — и новые ограничения. Понимание этой динамики помогает проектировать архитектуру систем, в которых звук выступает не как побочный эффект, а как основной канал взаимодействия.
Аналоговые интерфейсы
До массового внедрения цифровой обработки звука все аудиосигналы передавались в аналоговой форме — как непрерывное изменение напряжения. Такой подход остаётся актуальным и сегодня, особенно в профессиональной сфере, где важна линейность, отсутствие артефактов квантования и предсказуемость поведения.
Основные типы аналоговых подключений:
- XLR (Canon) — трёхконтактный симметричный разъём, стандарт для микрофонов, звуковых интерфейсов и активных мониторов. Симметричная передача (hot/cold/shield) позволяет эффективно подавлять синфазные помехи на длинных линиях (до 100 м и более). Используется при передаче сигналов низкого уровня (микрофонных) и среднего (линейных).
- TRS (Tip-Ring-Sleeve) и TS (Tip-Sleeve) — 6.35 мм (1/4") и 3.5 мм (1/8") разъёмы. TRS применяется для балансных линий или стереосигнала (например, наушники), TS — для небалансных моно-сигналов (гитары, синтезаторы). Небалансные линии уязвимы к наводкам уже на расстоянии нескольких метров.
- RCA ("тюльпан") — небалансный интерфейс, распространённый в бытовой электронике (магнитофоны, проигрыватели, ТВ). Низкая надёжность контакта и отсутствие экранирования делают его непригодным для профессионального применения.
- DIN и другие специализированные разъёмы — использовались в некоторых системах (например, в старых магнитофонах Revox или цифровых интерфейсах S/PDIF по коаксиалу), но сегодня практически вышли из употребления.
Важно: уровни сигналов строго нормированы и не взаимозаменяемы:
- Микрофонный уровень — десятки–сотни микровольт; требует предусиления до линейного;
- Инструментальный (Hi-Z) уровень — импеданс выше 10 кОм, уровень близок к линейному, но требует специального входа;
- Линейный уровень — стандартизирован: −10 dBV (бытовой, ~0.3 В) и +4 dBu (профессиональный, ~1.2 В); перепутывание входов может привести к искажениям или недостаточной громкости.
Цифровые интерфейсы
Цифровая передача звука устраняет проблему аналоговых наводок и позволяет сохранять целостность сигнала даже при многократной маршрутизации. Однако она вносит новые вызовы — синхронизацию тактовых генераторов, управление латентностью, совместимость кодеков и форматов.
S/PDIF (Sony/Philips Digital Interface)
Один из первых потребительских цифровых интерфейсов (1980-е). Передаёт стереосигнал (2 канала) с частотой дискретизации до 192 кГц, 24 бит, через коаксиальный RCA-кабель или оптоволоконный TOSLINK. Используется в проигрывателях, AV-ресиверах, звуковых картах. Не поддерживает метаданные (например, информацию о канале), не масштабируем для многоканальных систем.
ADAT (Alesis Digital Audio Tape)
Разработан в 1991 г. как протокол для 8-канальной передачи 24-битного аудио при 48 кГц (или 4 канала при 96 кГц) по оптоволокну (TOSLINK). Широко используется для расширения входов/выходов аудиоинтерфейсов: например, интерфейс с 2 физическими входами может принимать ещё 8 каналов через ADAT-приёмник, подключённый к внешнему предусилителю.
Ограничение: не передаёт тактовую синхронизацию (clock) — требует отдельного входа Word Clock.
AES/EBU
Профессиональный симметричный аналог S/PDIF: те же параметры, но с разъёмом XLR и улучшенной устойчивостью к помехам. Поддерживает передачу метаданных (идентификатор канала, статус бита), используется в вещательных центрах и студиях.
MADI (Multichannel Audio Digital Interface)
Высокоскоростной интерфейс для передачи до 64 каналов (при 48 кГц) или 28 каналов (при 192 кГц) по одному коаксиальному кабелю (BNC) или оптоволокну. Применяется в крупных студиях, театрах, системах прямого эфира, где требуется агрегация большого числа каналов без потерь и задержек.
USB Audio Class (UAC)
Программно-аппаратный стандарт, позволяющий аудиоустройствам работать без установки проприетарных драйверов.
- UAC1 — до 2 каналов, 24 бит / 96 кГц; поддерживается всеми ОС "из коробки";
- UAC2 — до 32 каналов, 32 бит / 384 кГц, асинхронный режим передачи (устройство управляет тактовой частотой), что снижает джиттер. Поддержка в Windows требует драйверов (например, от Thesycon), в macOS и Linux — встроена.
Большинство современных USB-микрофонов и компактных интерфейсов используют UAC2.
Thunderbolt Audio
Интерфейс на базе PCIe-over-cable. Обеспечивает пропускную способность до 40 Гбит/с (Thunderbolt 4), крайне низкую латентность и прямой доступ к памяти (DMA). Позволяет подключать многоканальные интерфейсы (32+ in/out), DSP-процессоры, RAID-массивы и мониторы по одному кабелю. Широко используется в студиях и post-production.
Сетевые аудиопротоколы
Здесь звук перестаёт быть "периферией" и становится частью IP-инфраструктуры. Аудиопотоки передаются по стандартным Ethernet-сетям (Cat5e/6), маршрутизируются коммутаторами, реплицируются, записываются и воспроизводятся в децентрализованной манере.
- Dante (Audinate) — проприетарный, но де-факто стандарт в профессиональной аудиоиндустрии. Работает поверх UDP/IP, поддерживает до 512×512 каналов на сеть, автоматическую маршрутизацию через Dante Controller, низкую задержку (от 0.25 мс), синхронизацию по PTPv2 (Precision Time Protocol). Требует управляемого коммутатора с поддержкой QoS и IGMP snooping.
- AVB (Audio Video Bridging) — открытый стандарт IEEE 802.1, включающий подмножество протоколов (gPTP для синхронизации, FQTSS для резервирования полосы). Используется в автомобильной индустрии, IoT и некоторых аудиоустройствах (например, MOTU). Менее гибкий, чем Dante, но не требует лицензирования.
- AES67 — открытый стандарт совместимости между различными IP-аудиопротоколами (Dante, Ravenna, Livewire+). Определяет формат RTP-пакетов, частоты дискретизации, синхронизацию по PTP. Позволяет, например, подключить Dante-микшер к Ravenna-серверу.
Преимущества сетевого аудио:
- Масштабируемость — добавление новых устройств не требует прокладки отдельных кабелей "точка-точка";
- Унификация инфраструктуры — звук, видео, управление и данные передаются по одной кабельной системе;
- Гибкость маршрутизации — любой вход может быть подключён к любому выходу программно;
- Удалённый доступ и диагностика.
Ограничения:
- Зависимость от качества сети (jitter, packet loss);
- Требования к коммутаторам (приоритизация трафика, буферизация);
- Сложность начальной настройки и мониторинга.
5. Программные модели и драйверы
Даже самое качественное "железо" не обеспечит стабильной работы без корректной программной прослойки. В IT-практике часто возникают проблемы не с оборудованием, а с его интеграцией в операционную систему.
Модели драйверов
-
Windows:
- WDM (Windows Driver Model) — стандартный стек, высокая латентность (20–100 мс), подходит для воспроизведения, но не для записи в реальном времени;
- ASIO (Audio Stream Input/Output) — разработан Steinberg для DAW; обеспечивает прямой доступ к оборудованию, латентность до 1–5 мс; требует установки специального драйвера от производителя (например, Focusrite, RME).
- WASAPI (Exclusive Mode) — компромисс: низкая латентность без сторонних драйверов, но ограниченная совместимость.
-
macOS:
- Core Audio — унифицированная низкоуровневая подсистема; обеспечивает стабильность и низкую задержку "из коробки"; почти все USB- и Thunderbolt-устройства работают без драйверов.
-
Linux:
- ALSA (Advanced Linux Sound Architecture) — ядро звуковой подсистемы; низкоуровневый, но "жёсткий" API;
- JACK (JACK Audio Connection Kit) — надстройка над ALSA для профессионального аудио; обеспечивает маршрутизацию "любой порт — любому порту", синхронизацию приложений, латентность
<3 мс при настройке ядра сCONFIG_PREEMPT_RT; - PipeWire — современная замена PulseAudio и JACK; объединяет управление аудио и видео, поддерживает desktop- и pro-audio сценарии в единой системе; постепенно становится стандартом (Fedora, Ubuntu
>=22.04).
Проблемы веб-аудио
В браузерных приложениях (видеоконференции, онлайн-обучение, Web-DAW) звук обрабатывается через Web Audio API и MediaStream API.
- Web Audio API позволяет строить графы обработки (осцилляторы, фильтры, эффекты) с высокой точностью, но — только для воспроизведения.
- Захват микрофона/камеры осуществляется через
getUserMedia(), но:- Браузеры применяют агрессивную автоматическую обработку — подавление шума (AEC/ANS), автоматическая регулировка усиления (AGC), подавление эха (AEC);
- Эти алгоритмы часто нельзя отключить или настроить детально — что критично для музыкантов или лингвистов;
- В Chrome можно частично управлять через constraints (
echoCancellation — false,noiseSuppression: false), но не все устройства корректно их поддерживают.
Для профессионального веб-аудио всё чаще используют Electron- или PWA-приложения с нативными модулями, либо WebAssembly-порты профессиональных библиотек (например, JUCE → WASM).
6. Безопасность и конфиденциальность
В условиях роста удалённой работы и повсеместного внедрения голосовых интерфейсов вопросы контроля над аудиовходами приобретают принципиальное значение.
Физическая безопасность
- Выключатели микрофонов (hardware mute switch) — механическое разъединение цепи; единственный надёжный способ гарантировать отсутствие захвата звука (например, в MacBook Pro с 2021 г. введён отдельный LED-индикатор активности микрофона).
- Заглушки (mute plugs) — физические заглушки в разъём 3.5 мм, имитирующие подключение наушников с микрофоном, но блокирующие реальный вход.
Программный аудит
- В Linux —
arecord -l,pactl list sources,journalctl -u pipewire; - В Windows: "Звуковые устройства" → вкладка "Журнал", мониторинг через Process Monitor (procmon.exe);
- В macOS: Console.app → поиск по "coreaudio", "hidsystem".
Угрозы
- Скрытый захват звука через вредоносное ПО (например, RAT-трояны с модулем аудиозахвата);
- Атаки по побочным каналам — реконструкция речи по вибрации объектов на видео (лазерная микрофония), по утечкам из RAM (Cold Boot), по электромагнитным излучениям от аудиокодеков;
- Манипуляции с голосом — deepfake-речь, подмена команд в системах голосового управления.
Рекомендации
- Использовать отдельное аудиоустройство для конфиденциальных сессий (например, USB-гарнитура с физическим выключателем);
- Отключать микрофоны в BIOS/UEFI при неиспользовании (если поддерживается);
- Проводить аудит автозагрузки и фоновых служб на предмет неизвестных аудиодрайверов;
- В корпоративных средах — применять MDM-политики, запрещающие подключение неавторизованных USB-устройств.
