Архитектура персонального компьютера
Если первая глава дала определения, эта — собирает всё в одну историю. Метафора "офис-кабинета" помогает запомнить роли — кто включает свет, кто хранит архив, кто рисует на экране. Ниже — таблица "спектакль ↔ реальность" и интерактив; цифры и таблицы PCIe остаются в главе про железо.
Как устроен компьютер
Компьютер — это электронная система, которая принимает данные, обрабатывает их по заданным правилам и выдаёт результат. Он состоит из физических компонентов ("железо") и программного обеспечения, которое управляет этим железом.

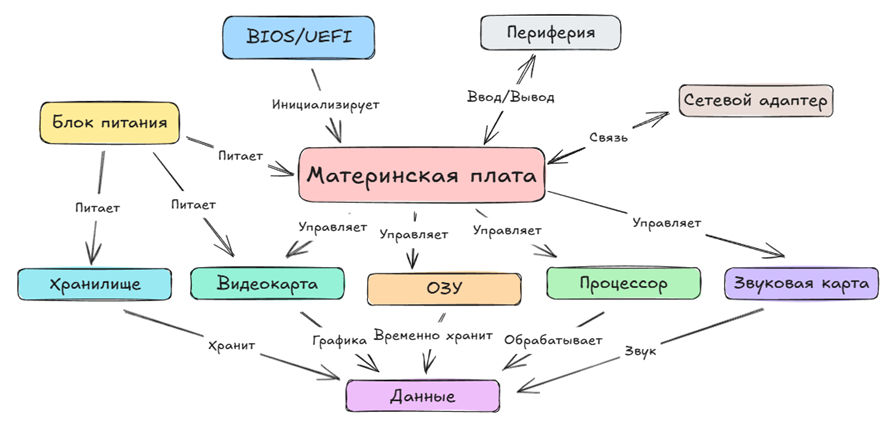

Схема устройства компьютера
Итак, схема устройства компьютера выглядит следующим образом:
Как всё работает?
В главных ролях:
- Компьютер в роли кабинета;
- Блок питания – электричество в кабинете;
- Материнская плата в роли начальника;
- BIOS/UEFI – завхоз;
- Хранилище – архив, а диск - архивариус;
- Процессор – главный работник;
- Операционная система – инструкция для кабинета;
- Оперативная память – рабочий стол;
- Устройства ввода – входная дверь;
- Устройства вывода – выходная дверь;
- Видеокарта – художник, а видеопамять – мольберт;
- Сетевой адаптер – курьер;
- Звуковая карта – музыкант;
- Порты – окна кабинета.
А теперь рассмотрим эту историю как спектакль.
Спектакль
| Спектакль | Реальность |
|---|---|
| В кабинете включили свет, люстры включились, начальник проверил, все ли на месте, завхоз решает, с чего начать работу (с архива). | Блок питания подаёт ток; материнская плата выполняет самотестирование компонентов (POST); BIOS/UEFI решает, с чего начать загрузку (например, с жёсткого диска). |
| Подготовка к рабочему дню: архивариус передал инструкции по работе для всего кабинета, положил работникам на рабочий стол; главный работник сразу ознакомился с правилами; архивариус также оставил руководство на столе, чтобы можно было заглянуть при необходимости. | Загрузка операционной системы: SSD/HDD передаёт ОС в оперативную память; процессор начинает выполнять её инструкции; часть системных данных остаётся в памяти как справочник (например, драйверы, системные библиотеки). |
| Принесли новый документ, занесли через входную дверь №1; работник прочитал, понял задачу, пошёл готовить ответ; для работы ему понадобится дело из архива — он отправляется туда; дело положил на рабочий стол, чтобы было под рукой, но если дел много — будет доставать по частям, так как места на столе не так много. У работника есть блокнотик, куда он записывает краткие тезисы. | Устройство ввода (мышь/клавиатура) сообщает о действии пользователя; процессор ищёт нужный файл на HDD/SSD и загружает его в оперативную память; если данных слишком много — часть остаётся на диске; процессор использует кэш (L1/L2/L3), чтобы хранить часто используемые данные. |
| Подготовка ответа, работа с документом; с текстом работник справляется сам, если нужно нарисовать — зовёт художника; если нужно сыграть мелодию — зовёт музыканта; художник рисует сначала на мольберте, там смешивает цвета, показывает результат главному работнику. Главный работник говорит подчинённым, что делать. | Процессор обрабатывает текстовые данные; для графики передаёт задачу видеокарте (GPU); для звука — звуковой карте; GPU использует видеопамять (VRAM), рассчитывает изображение и передаёт результат; процессор координирует взаимодействие всех компонентов. |
| Уборка в кабинете; после того как работа была завершена, главный работник убирает всё лишнее со стола, убирает обратно в архив; если стол завален, часть документов временно скидывает в ящик; И вот тебе на! Если отключить свет, то кто-то украдёт всё со стола! | Процессор очищает оперативную память, сохраняет важные данные на диск; если ОЗУ переполнена — используется файл подкачки (swap/pagefile); при аварийном выключении все незаписанные данные в ОЗУ теряются безвозвратно. |
| Документ уходит заявителю; картину передают в выходную дверь №1; мелодию передают в выходную дверь №2; также есть возможность передать документы курьеру, чтобы он отвёз к заявителю. Есть ещё куча окон, к которым могут припарковаться разные наёмные рабочие. | Изображение выводится на монитор через HDMI/DisplayPort; звук передаётся на колонки или наушники через аудиовыход; сетевой адаптер отправляет данные по сети; USB-порты и другие интерфейсы позволяют подключать внешние устройства. |
| Конец рабочего дня. Главный работник убирает всё обратно в архив, а начальник по инструкции спрашивает — все всё убрали, закончили? Потом свет выключают и все идут отдыхать. | Завершение работы: процессор и ОС сохраняют системные данные на диск; проверяется, что все процессы завершены; блок питания отключает питание компонентов. Компьютер переходит в состояние покоя. |
Play ITЗагрузка интерактивного демо…
Таким образом, компьютер – это целая команда, где каждый играет свою роль. Если кто-то медленный и слабый, остальные его ждут. Эффективность компьютера зависит не от одного компонента, а от того, насколько хорошо все части работают вместе. Быстрый процессор не спасёт ситуацию, если память переполнена или диск старый. Как и в команде — успех зависит от слаженности, а не только от одного "звёздного" сотрудника.
Разбор типичных "узких мест"
Чтобы метафора "кабинета" была практичной, полезно быстро сопоставлять симптом и компонент:
- Долгая загрузка программ чаще указывает на накопитель и его задержки.
- Подвисания при множестве вкладок чаще связаны с нехваткой ОЗУ.
- Шум и падение FPS под нагрузкой часто означают перегрев и троттлинг CPU/GPU.
- Сбои периферии обычно лежат в связке "порт + кабель + драйвер", а не в "слабом процессоре".
Ниже — подробнее по каждому компоненту.
